Lazer Lamps Canny CAN Interface – přímé připojení


Canny je CAN rozhraní vyvinuté společností Lazer Lamps, které umožňuje instalaci přídavných světel pro vybraná vozidla pomocí komunikačních systémů CAN, kde jinak není možné snímat 12V spínací signál (např. ze zadních světel vozidla).

Systém se skládá z Canny donglu a kabelového svazku a je podporován specializovanou aplikací CANNYLZR. Zařízení lze namontovat do motorového prostoru vozidla, což umožňuje rychlou a snadnou instalaci bez zásahu do původní elektroinstalace.

Bezdrátová synchronizace a aktualizace přes Bluetooth zjednodušují používání systému a urychlují instalaci.


Konstrukce a zapojení

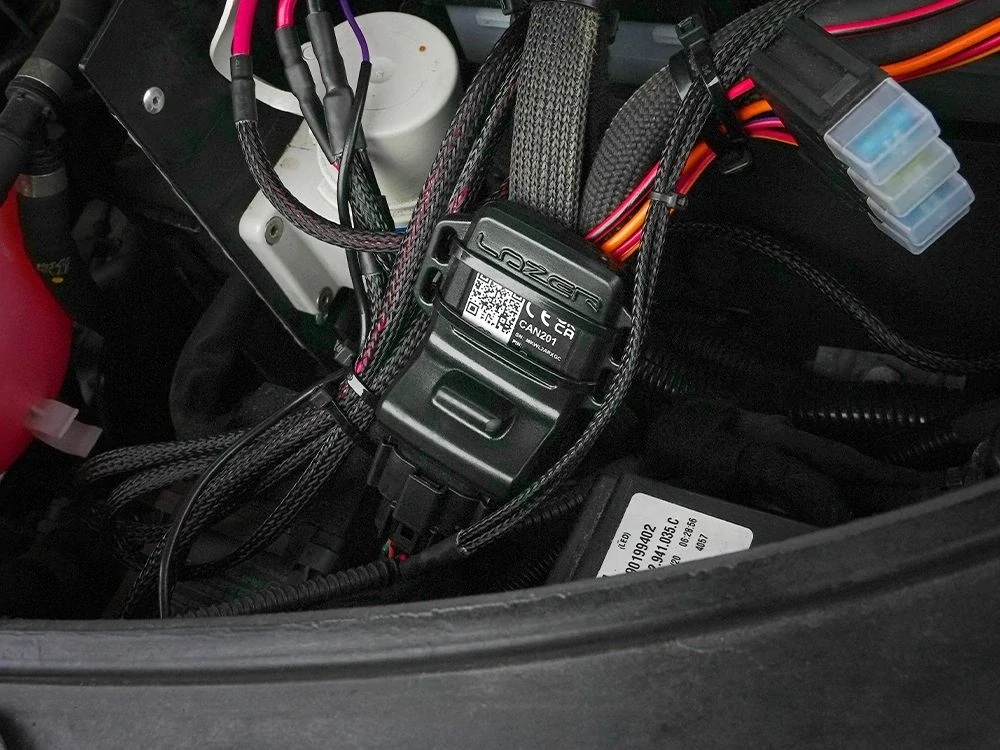

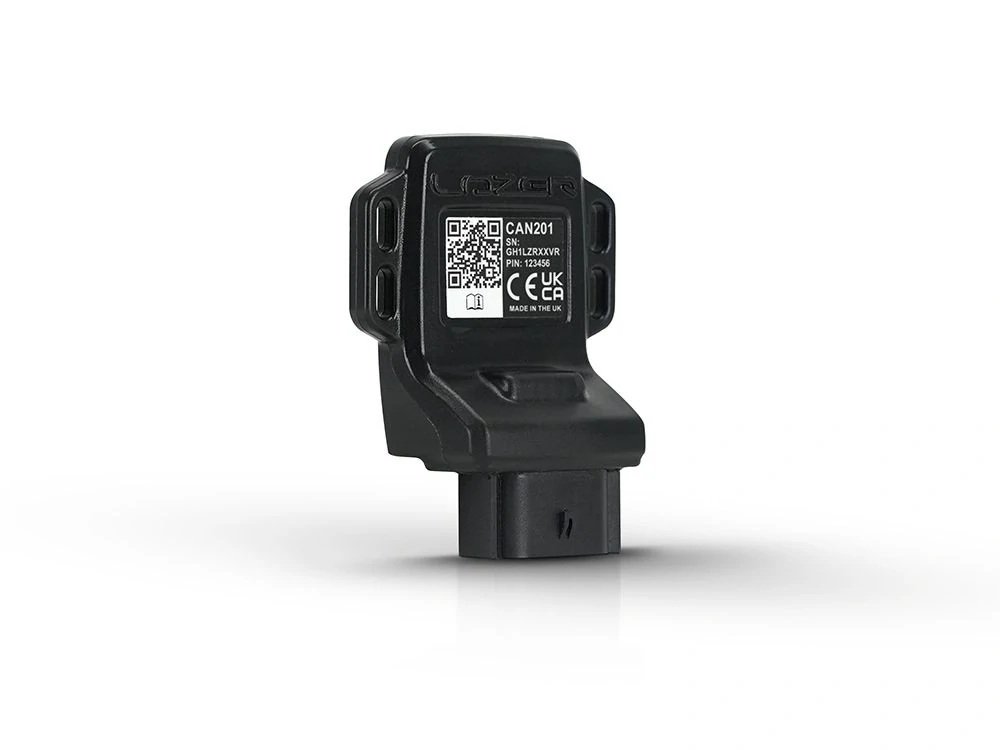

Dongle obsahuje standardní automobilový konektor Molex, který zajišťuje zcela vodotěsné řešení dle IP68. Integrované konstrukční prvky a přiložené kabelové spojky usnadňují montáž jednotky v motorovém prostoru vozidla. Umístění zařízení závisí na dostupnosti vodičů CAN Hi / CAN Lo u konkrétního vozidla.

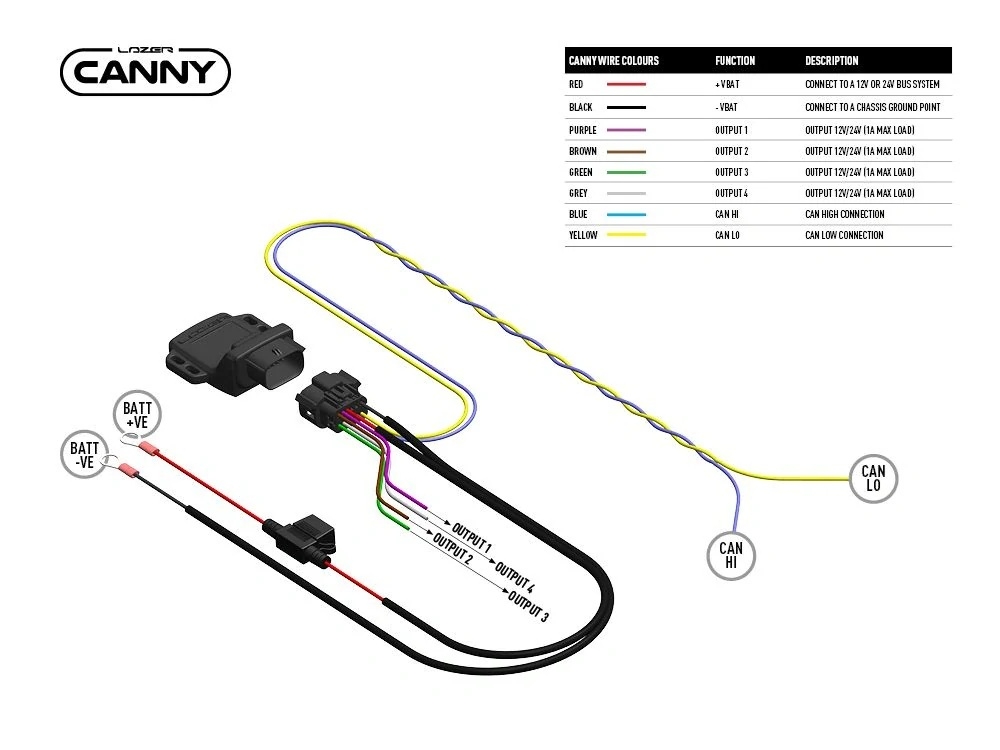

Připojení k vodičům CAN se provádí pomocí dodaného kabelového svazku:

• modrý vodič – CAN Hi
• žlutý vodič – CAN Lo

Součástí jsou tepelně utěsněné lisované automobilové konektory pro zajištění vodotěsného spojení. Kabelový svazek dále obsahuje:

• kladné připojení k baterii s pojistkou
• zemnicí vodič

Navíc jsou přítomny 4 výstupní vodiče, z nichž každý lze samostatně naprogramovat tak, aby reagoval na různé vstupy (např. dálková světla, obrysová světla, zapalování, zpátečka apod.). Systém je kompatibilní s veškerými sadami přídavných světel Lazer Lamps pro vozidla (požadovaný výstup ≥ 1 A).

Aktivace a aktualizace


Aktivace, synchronizace a průběžné aktualizace systému Canny Dongle probíhají prostřednictvím aplikace. Po získání plného přístupu pomocí jedinečného sériového čísla a PIN kódu mohou uživatelé před spárováním zařízení:

• testovat různé funkce osvětlení
• získat přístup k instalačním příručkám pro konkrétní vozidla

Aktualizace, například při změnách v CAN protokolech vozidel, lze provádět bezdrátově přes Bluetooth.

Vlastnosti produktu

• IP68 vodotěsné zařízení CANNY s konektorem Molex
• Vhodné pro montáž do motorového prostoru nebo do auta
• Připojuje se k vodičům CAN vozidla (umístění vodičů CAN a způsoby připojení jsou dodávány prostřednictvím pokynů pro konkrétní vozidlo, ke stažení prostřednictvím aplikace po zakoupení)
• Aktivuje až 4 různé výstupy (např. dálková světla, poziční světla, zpátečka, zapalování)
• Aktualizace přes Bluetooth (vzduchem) prostřednictvím aplikace CANNY – dostupné pro Android i iOS
• Technická podpora od britského prodejního týmu
• Kompatibilní se sadami kabelových svazků na straně vozidla (prodávají se samostatně)
• Rychlý a uživatelsky přívětivý postup instalace

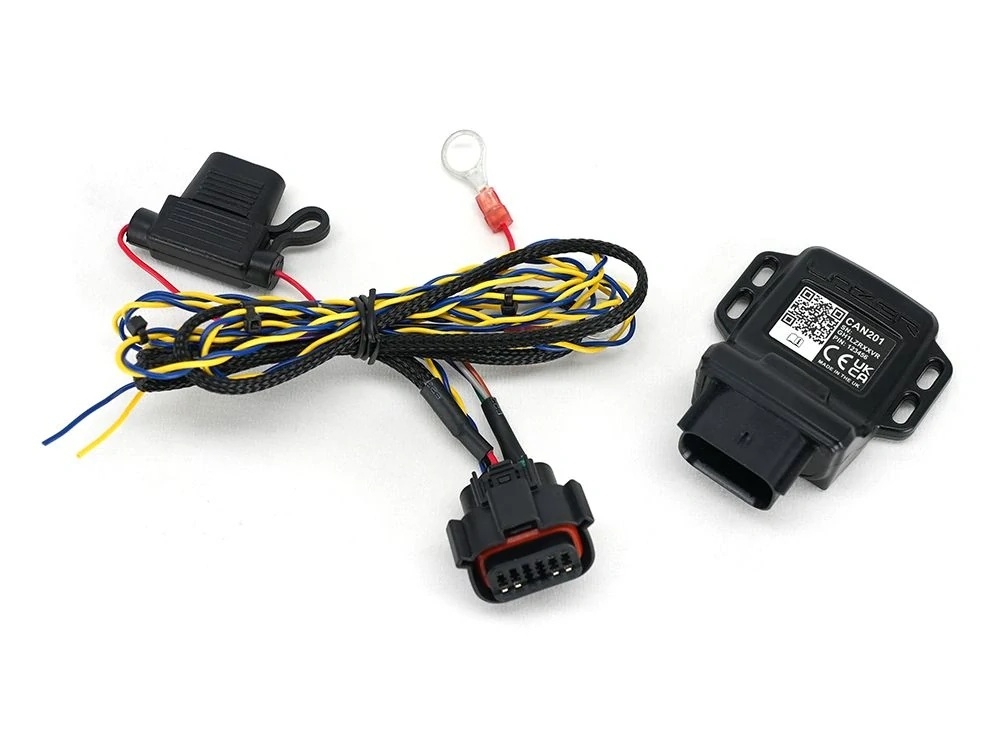

V balení

• CANNY Dongle rozhraní
• Kabelážní sada CANNY
• Rychlý průvodce

Kompatibilita vozidel


Seznam kompatibilních vozů:
 www.lazerlamps.com/canny-vehicles
