Lazer Lamps Canny CAN Interface – bezdrátové spojení


CANNY je CAN rozhraní vyvinuté společností Lazer Lamps, které umožňuje instalaci přídavných světel do vybraných vozidel využívajících komunikační systémy CAN-Bus. Je ideální pro případy, kdy není možné získat 12V signál osvětlení, například přímo ze zadních světel vozidla.

Tato speciální verze CANNY s bezdotykovou čtečkou (Contactless Reader) umožňuje čtení dat vozidla bez jakéhokoliv kabelového spojení mezi CAN rozhraním a kabeláží vozidla. Jedná se o nejčistší a nejbezpečnější způsob instalace, který nevyžaduje stříhání ani narušení originálních CAN vodičů, což je klíčové zejména u nových vozidel v záruce.

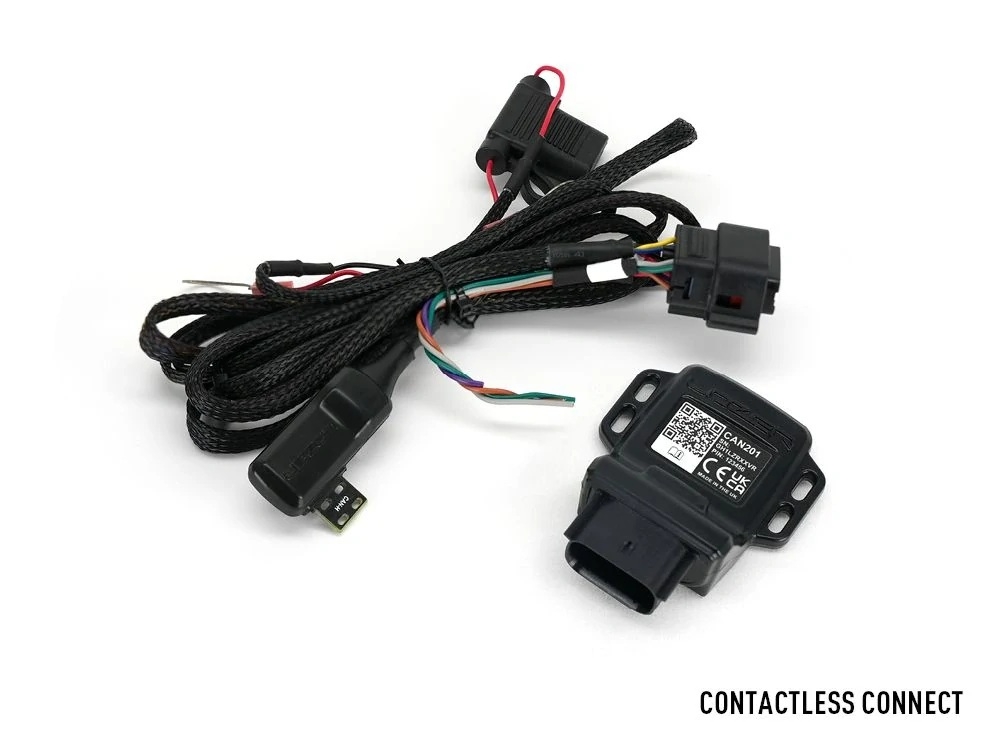

Systém se skládá z CANNY donglu, bezdotykové čtečky a kabelového svazku a je podporován dedikovanou aplikací CANNYLZR. Velkou výhodou je možnost montáže do motorového prostoru nebo přímo do vozidla.
Bezdrátová Bluetooth synchronizace a aktualizace (OTA – Over-the-air) dále zvyšují komfort použití a urychlují instalaci.


Konstrukce a zapojení

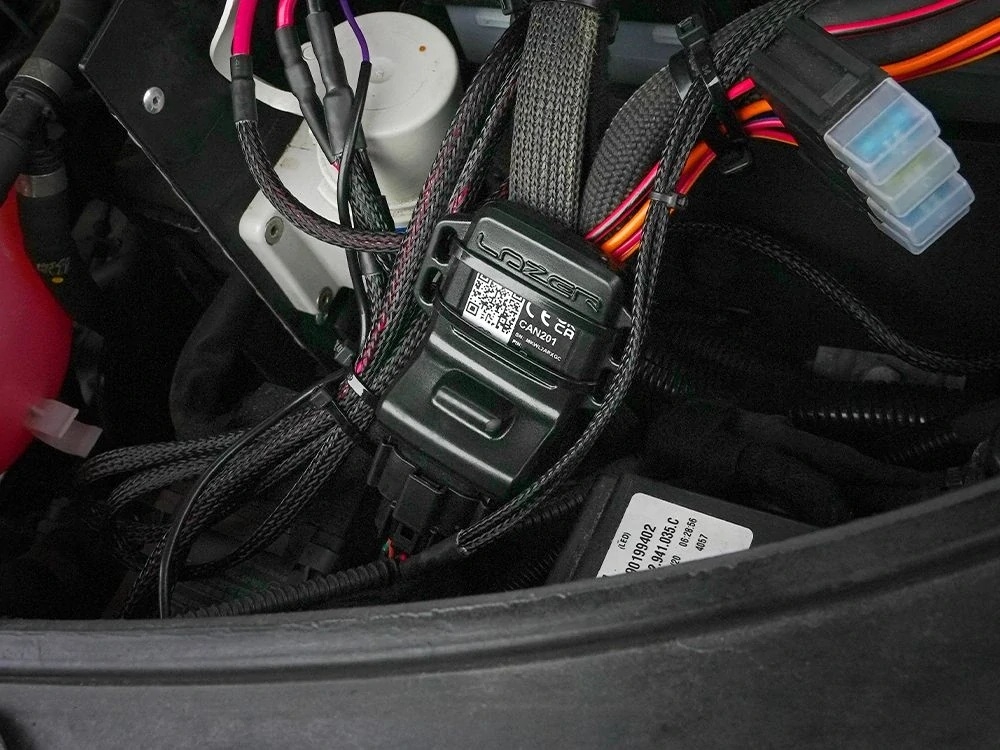

CANNY dongle obsahuje automobilový konektor Molex. Samotný dongle má krytí IP68, zatímco bezdotyková čtečka splňuje krytí IP64. Integrované konstrukční prvky a přiložené stahovací pásky usnadňují montáž jednotky. Umístění zařízení do motorového prostoru je preferováno pro snadnou instalaci.

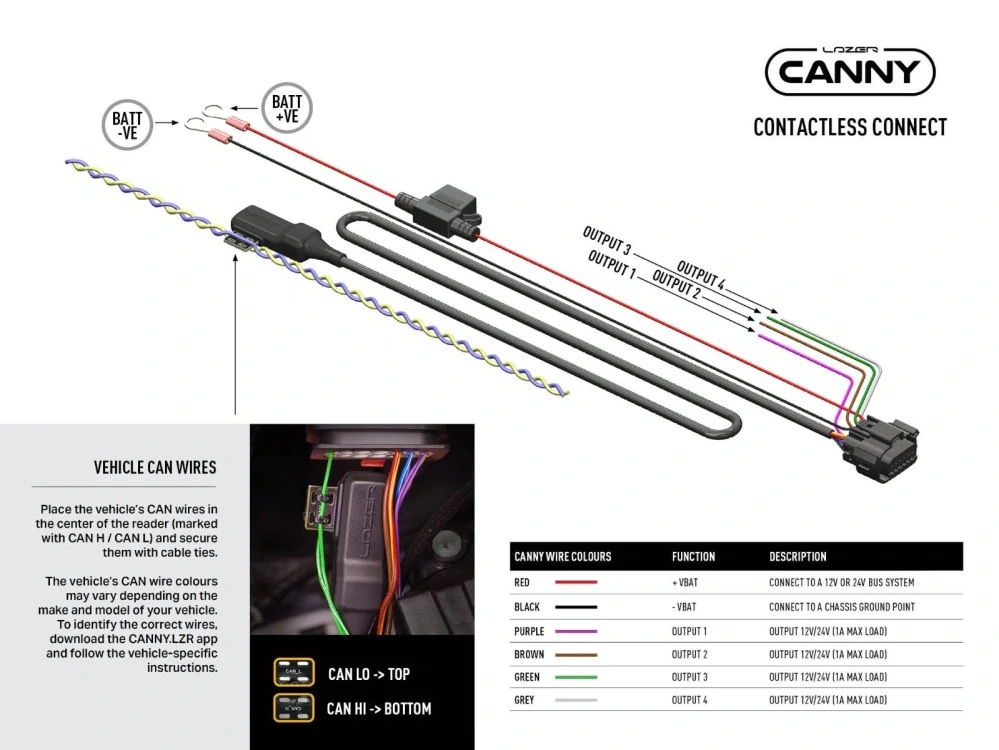

Připojení bezdotykové čtečky k vodičům CAN vozidla se provádí jednoduchým obepnutím čtečky kolem vodičů CAN Hi a CAN Lo, bez přímého elektrického kontaktu.

Dodávaný kabelový svazek obsahuje:

• kladné připojení k baterii (+)
• zemnicí vodič (−)

Součástí kabeláže jsou také 4 výstupní vodiče, z nichž každý je programovatelný tak, aby reagoval na různé vstupy, např.:

• dálková světla
• obrysová světla
• parkovací světla
• zapalování
• zpátečka

Systém je kompatibilní s jakýmikoliv kabelovými sadami Lazer Lamps pro vozidla (v případě, že požadovaný výstup je ≥ 1 A).


Klíčové vlastnosti

• Voděodolný CANNY dongle s krytím IP68 a konektorem Molex
• Bezkontaktní čtečka CAN splňující normu IP64
• Vhodné pro montáž do motorového prostoru nebo do interiéru vozidla
• Připojení ke sběrnici CAN bez zásahu do kabeláže vozidla
• Aktivace až 4 různých výstupů (např. dálková světla, obrysová světla, couvací světla, zapalování)
• Aktualizace přes Bluetooth (OTA) prostřednictvím aplikace CANNY – dostupné pro Android a iOS
• Technická podpora od obchodního týmu ve Spojeném království
• Kompatibilní se sadami kabelových svazků na straně vozidla (prodávají se samostatně)
• Rychlý a uživatelsky přívětivý proces instalace
